BPU 子模块 uFTB

功能概述

uFTB 作为 BPU 的 next line predictor，为处理器作出无空泡的基础预测以连续生成下一个推测 PC 值。

uFTB 请求接收

每次 0 阶段请求有效时，截取传入预测块起始 PC 的 16 到 1 位生成 tag 发送给本模块内的全相连 uFTB 用于读取 FTB 项，FTB 项记录内容如前所述。uFTB 各 bank 内均有 32 项使用寄存器搭建的全相连结构。由于使用寄存器实现，各项可在当拍根据其中存储数据是否有效及存储的 tag 值是否与传入信息匹配来生成本项是否命中的信号及读出的 FTB 项数据并返回到 uFTB 层次，但这一数据并不在本拍而是在下一拍使用。

uFTB 数据读取与返回

在下一拍，uFTB 存储体已返回命中信号及读出数据。预测器进入 1 阶段。在本阶段将会从返回的命中信号中选出至多一命中项并利用该命中项生成预测结果，生成完整预测结果的算法在后续 FTB 模块有详细叙述，这里 uFTB 有一额外补充的 counter 机制，为 uFTB 内每一项内至多 2 条分支指令增加一个 2 位宽 counter，若 counter 大于 1 或 FTB 项内 always_taken 有效（后者机制也存在于 FTB 模块中）则预测结果为跳转。此外，本级的命中信号及选出的命中路编号还被作为本预测器的 meta 信息等待其他预测器一起进入 s3 阶段时送出预测器，随最终预测结果一起存储到 FTQ。本预测器在 2、3 阶段没有其他额外动作。

uFTB 数据更新

当该预测块对应指令全部提交时，由 FTQ 传入 BPU 一直连到本模块的 update 通道中将包含 FTQ 模块根据指令提交信息更新的 FTB 项。由于全相连 uFTB 全部采用寄存器搭建存储体，写操作不会影响并行的读操作，传来的更新信息将始终用于更新。在更新通道有效时，在当拍将利用传入的更新 pc 值生成 tag 与 uFTB 内现有各项匹配并生成是否匹配及匹配的路信号。在下一拍，若存在已有匹配，将拉高匹配路的写入信号，否则利用伪 lru 替换算法选出一待替换路拉高对应路写入信号，写入数据即为更新的 FTB 项。

针对每个分支指令的 counter 维护也在 update 通道拉高时一并更新，在 update 通道拉高下一拍，更新 FTB 项内跳转的分支指令及其之前的分支指令对应的 counter。若 taken 则 counter+1，若不 taken 则 counter-1，如达到饱和（0 或全 1）则维持当前值不变。

伪 LRU 算法也需要数据更新，其共有两个数据源，其一为作出预测时命中的路编码，其二为 uFTB 更新时要写入的路编码，若其中任意有效，则利用其信息更新伪 LRU 状态，当都有效时一拍内使用组合逻辑依次使用两信息更新。

SRAM 规格

模块内不使用 SRAM，但存在较多的 reg 拼接结构，列举如下。

模块内含有 32 路数据，每一路包含 2 个 2 bit 宽饱和 counter，记录基础的分支方向预测；一个 60 bit FTB 项，具体含义与 FTB 模块相同，详见 FTB SRAM 规格描述；一个 16 bit tag 及一个 1 bit 路有效信号。

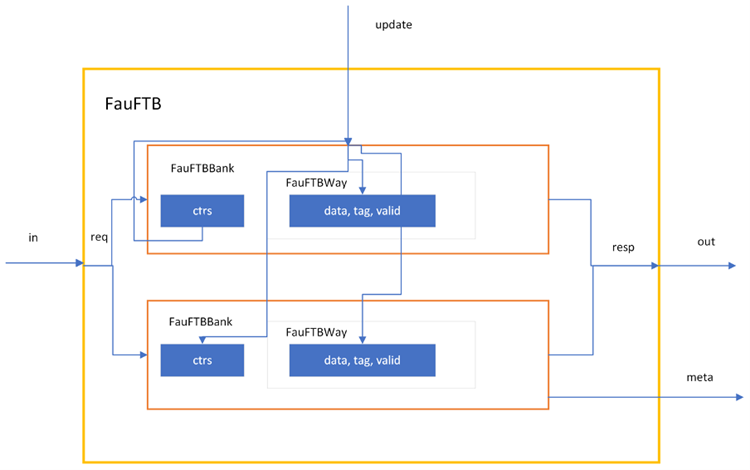

整体框图

TODO：图与昆明湖不符，待更新

接口时序

结果输出接口

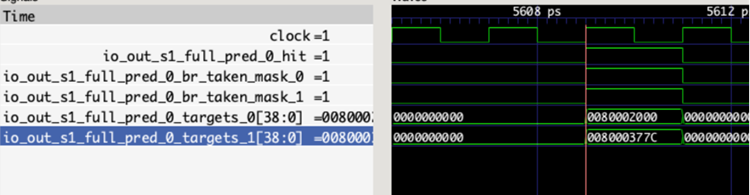

上图展示了一次有效的 uFTB 输出，其下一预测块起始地址为 0x80002000。

更新接口

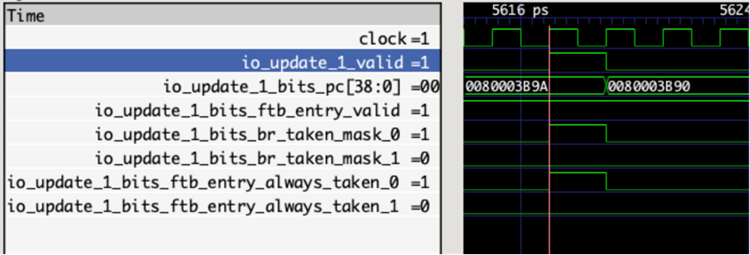

上图展示了一次有效的更新请求，更新了 0x80003b9a 地址的 FTB 项。
