MissUnit 子模块文档

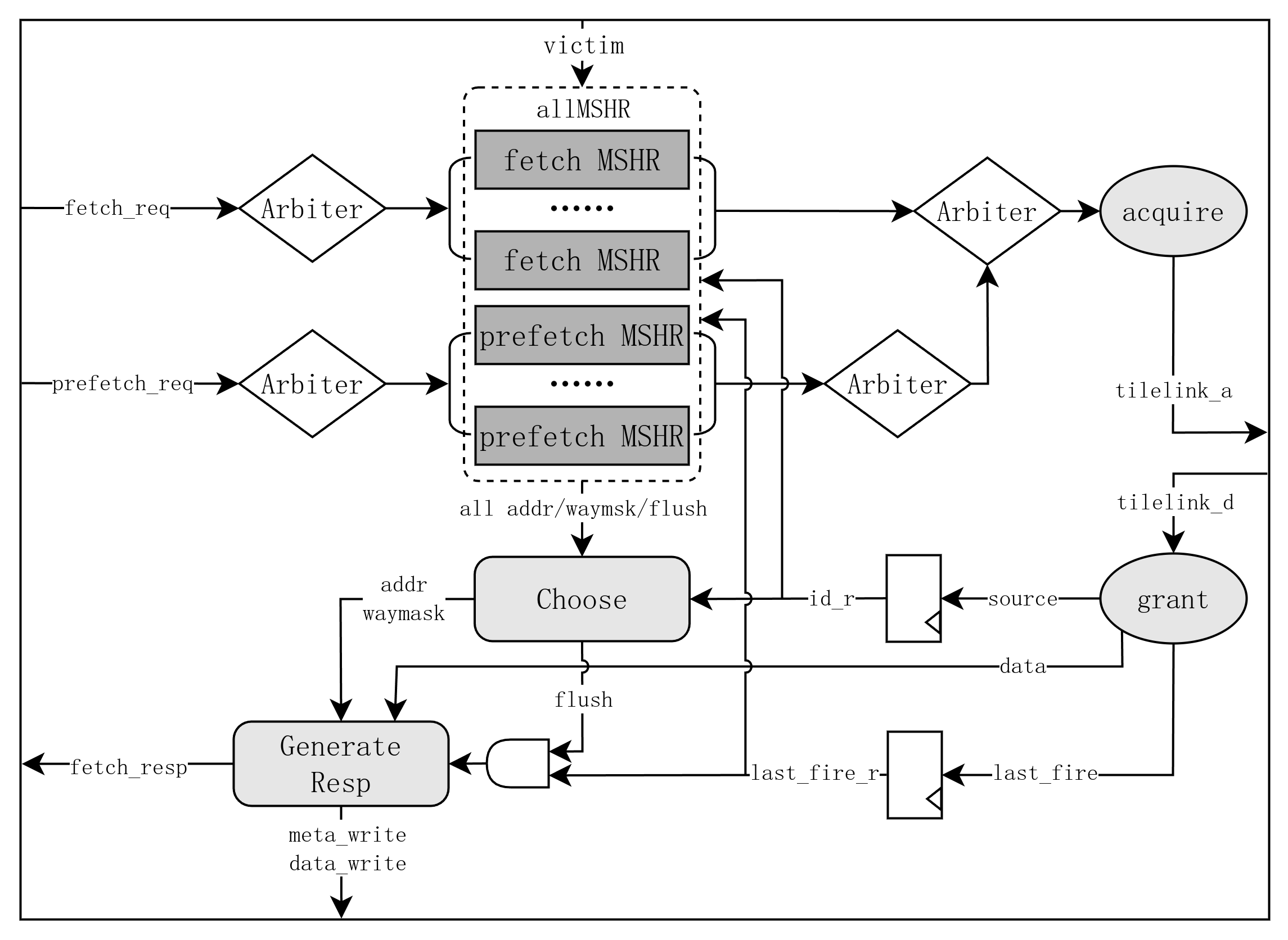

MissUnit 负责处理 ICache 缺失的请求，通过 MSHR 进行管理，通过 Tilelink 总线与 L2 Cache 进行交互，并负责向 MetaArray 和 DataArray 发送写请求，向 MainPipe 发送响应。

MSHR 的管理

MissUnit 通过 MSHR 分别管理取指请求和预取请求，为了防止 flush 时取指 MSHR 不能完全释放，设置取指 MSHR 的数量为 4，预取 MSHR 的数量为 10。采用数据和地址分离的设计方法，所有的 MSHR 公用一组数据寄存器，在 MSHR 只存储请求的地址信息。

请求入队

MissUnit 接收来自 MainPipe 的取指请求和来自 IPrfetchPipe 的预取请求，取指请求只能被分配到 fetchMSHR，预取请求只能分配到 prefetchMSHR，入队时采用低 index 优先的分配方式。在入队的同时对 MSHR 进行查询，如果请求已经在 MSHR 中存在，就丢弃该请求，对外接口仍表现 fire，只是不入队到 MSHR 中。在入队时向 Replacer 请求写入 waymask。

acquire

当到 L2 的总线空闲时，选择 MSHR 表现进行处理，整体 fetchMSHR 的优先级高于 prefetchMSHR，只有没有需要处理的 fetchMSHR，才会处理 prefetchMSHR。对于 fetchMSHR，采用低 index 优先的优先级策略，因为同时最多只有两个请求需要处理，并且只有当两个请求都处理完成时才能向下走，所有 fetchMSHR 之间的优先级并不重要。对于 prefetchMSHR，考虑到预取请求之间具有时间顺序，采用先到先得的优先级策略，在入队时通过一个 FIFO 记录入队顺序，处理时按照入队顺序进行处理。

grant

通过状态机与 Tilelink 的 D 通道进行交互，到 L2 的带宽为 32byte，需要分 2 次传输，并且不同的请求不会发生交织，所以只需要一组寄存器来存储数据。当一次传输完成时，根据传输的 id 选出对应的 MSHR，从 MSHR 中读取地址、掩码等信息，将相关信息写入 SRAM，同时将 MSHR 释放。
