MissUnit

MissUnit 负责处理 ICache 的缺失请求，通过 MSHR 进行管理所有正在处理的请求，通过总线与 L2 Cache 进行交互。收到总线响应后负责向各 SRAM、Queue、Pipeline 广播重填信息。

MSHR 的管理

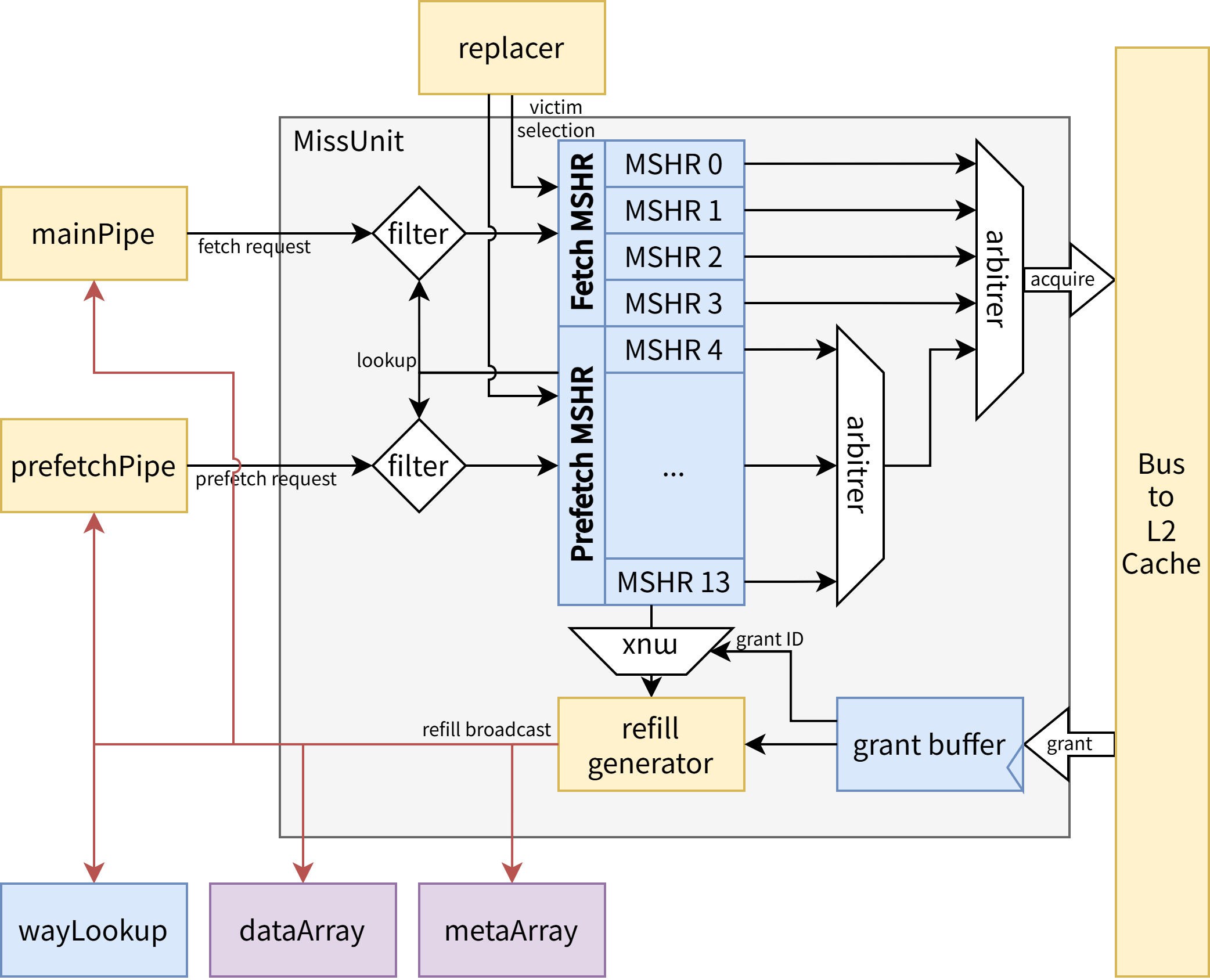

missUnit 通过 MSHR 分别管理取指请求和预取请求，为了防止冲刷时取指 MSHR 不能完全释放，默认设置取指 MSHR 的数量为 4、预取 MSHR 的数量为 10。采用数据和地址分离的设计方法，所有的 MSHR 公用一组回填数据寄存器（grant buffer），在 MSHR 只存储请求的地址信息及状态信息。

请求写入

missUnit 接收来自 mainPipe 的取指请求和来自 prefetchPipe 的预取请求，取指请求只能被分配到 fetchMSHR，预取请求只能分配到 prefetchMSHR，写入时选择下标最小的一个空闲 MSHR。

过滤重复请求

MSHR 向 missUnit 顶层暴露 lookup 接口，供 missUnit 检查新请求是否已在某个 MSHR 中存在。若已存在，则该直接对齐这一新请求，对 mainPipe、prefetchPipe 的接口上仍表现为 fire，只是不做实际写入操作。

victim 选择

在 MSHR 向总线发起 acquire 请求时从 replacer 选择一个 victim（即，要被重填覆盖的 way），并将 victim 信息写入 MSHR。重填时直接使用 MSHR 中记录的 victim 信息，无需再次访问 replacer。

acquire

当到 L2 的总线空闲时，选择 MSHR 表现进行处理，整体 fetchMSHR 的优先级高于 prefetchMSHR，只有没有需要处理的 fetchMSHR，才会处理 prefetchMSHR。

对于 fetchMSHR，采用低 index 优先的优先级策略，因为同时最多只有两个请求需要处理，并且只有当两个请求都处理完成时才能向下走，所有 fetchMSHR 之间的优先级并不重要。

对于 prefetchMSHR，考虑到预取请求之间具有时间顺序，采用先到先得的优先级策略，在入队时通过一个 FIFO 记录入队顺序，处理时按照入队顺序进行处理。

grant

通过状态机接收总线响应，目前 L1 Cache 到 L2 的总线带宽为 32B，故一个 64B 缓存行需要分 2 拍传输。总线 burst 机制保证不同的请求不会发生交织，所以只需要一组 grant buffer 来存储数据。当一次传输完成时，根据传输的 id 选出对应的 MSHR，从 MSHR 中读取地址、victim 等信息，将数据广播到各 SRAM、Queue、Pipeline，并重置 MSHR 状态。

异常处理

目前使用的 TileLink 总线可能会出现 corrupt 和 denied 两种异常，前者用来表示 L2 Cache（或更下级存储结构）出现数据损坏（如 ECC 校验出错），后者用来表示请求被拒绝（如权限不足）。根据 TileLink 手册，当拉高 denied 的同时一定会拉高 corrupt。因此我们需要将 corrupt & !denied 作为实际的 corrupt 信号返回给 mainPipe。mainPipe 会向 BEU 报告错误并引起相关异常。
