Replacer

ICache 的 replacer 采用 PLRU 更新算法。

与 metaArray interleave 类似地，考虑到每次取指可能访问连续的两个 cacheline，对于奇地址和偶地址各自使用一个 replacer，在进行 touch 和选择 victim 时根据地址的奇偶分别更新。

PLRU 算法

PLRU 使用一个树形结构来尽最大努力记录最久未被使用的行。以 ICache 默认参数的 4 路为例，PLRU 需要 3 位来记录 4 行的使用情况，如 此图 所示。当对应状态 bit 为 0 时，表示左子树的行更久未被使用；当为 1 时，表示右子树的行更久未被使用。每次访问时，根据访问的行在树上的位置更新状态 bit，例如访问了 way0，则更新 state[0]=1（表示 way0 和 way1 中 way1 更久未被使用）和 state[1]=1（表示 way0/1 和 way2/3 中 way2/3 更久未被使用）。每次需要选择 victim 时，根据状态 bit 从根节点开始向下遍历，直到叶子节点，即可得到 victim 的 way。

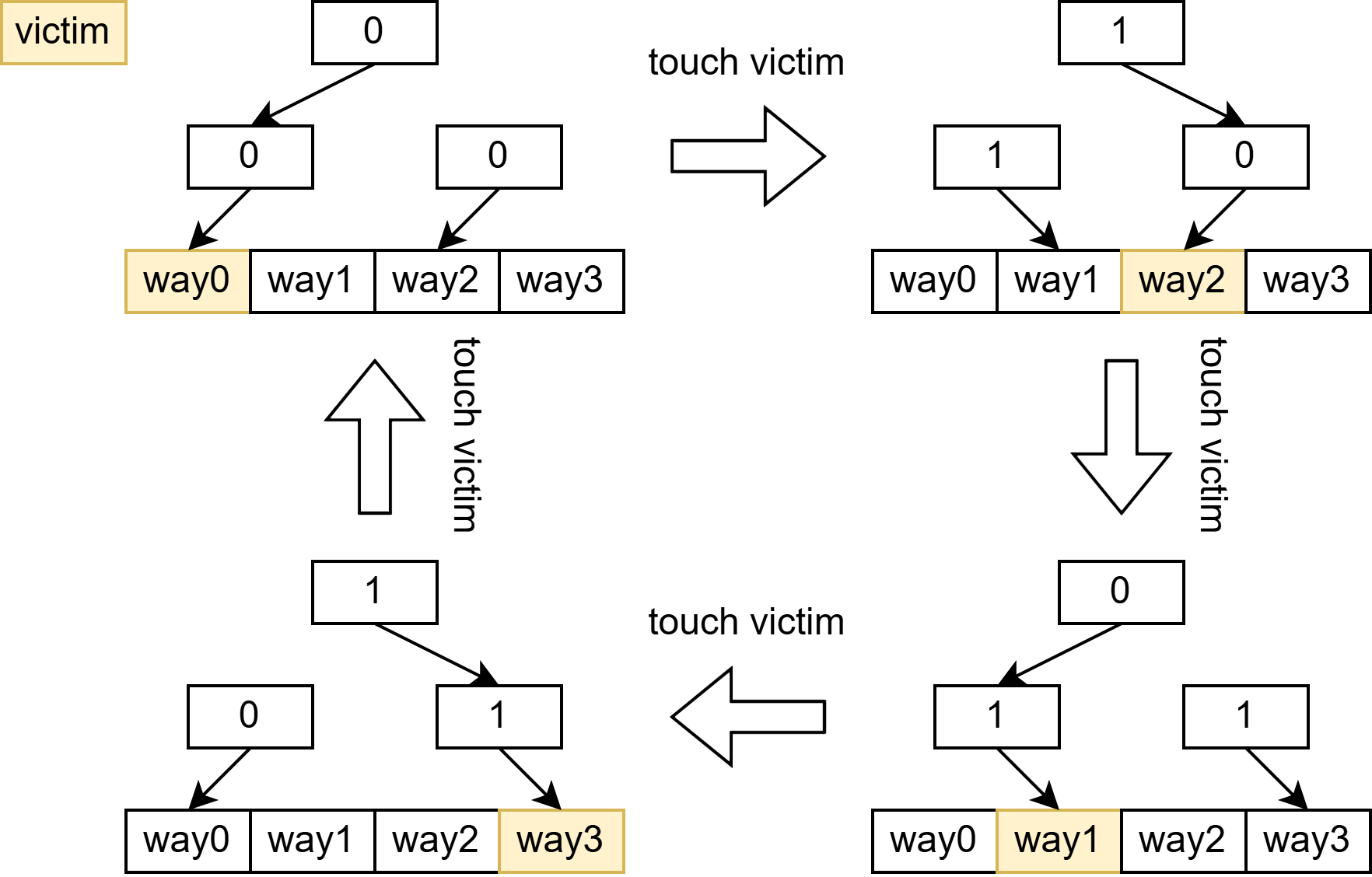

PLRU 算法示意

另请参考 rocket-chip 的实现。

touch

replacer 具有两个 touch 端口，对应一个取指请求的两个缓存行，根据 touch 的地址奇偶选择到对应的 replacer 进行更新。

victim

replacer 只有一个 victim 端口，因为同时只有一个 MSHR 的请求被发送到总线上，同样根据地址的奇偶从对应的 replacer 获取 victim waymask。并且在下一拍再进行内部 touch 操作更新该 replacer。
